《Mysql技术内幕》学习笔记-InnoDB存储引擎

发表于 | 分类于 | 阅读数

概述

  • InnoDB存储引擎最早由Innobase Oy公司开发，被包括在MySQL数据库所有的二进制发行版本中，
  • 从MySQL 5.5版本开始是默认的表存储引擎（之前的版本InnoDB存储引擎仅在Windows下为默认的存储引擎）
  • 第一个完整支持ACID事务的MySQL存储引擎（BDB是第一个支持事务的MySQL存储引擎，现在已经停止开发）
  • 特点：行锁设计、支持 MVCC、支持外键、提供一致性非锁定读、有效利用内存和 CPU

体系架构

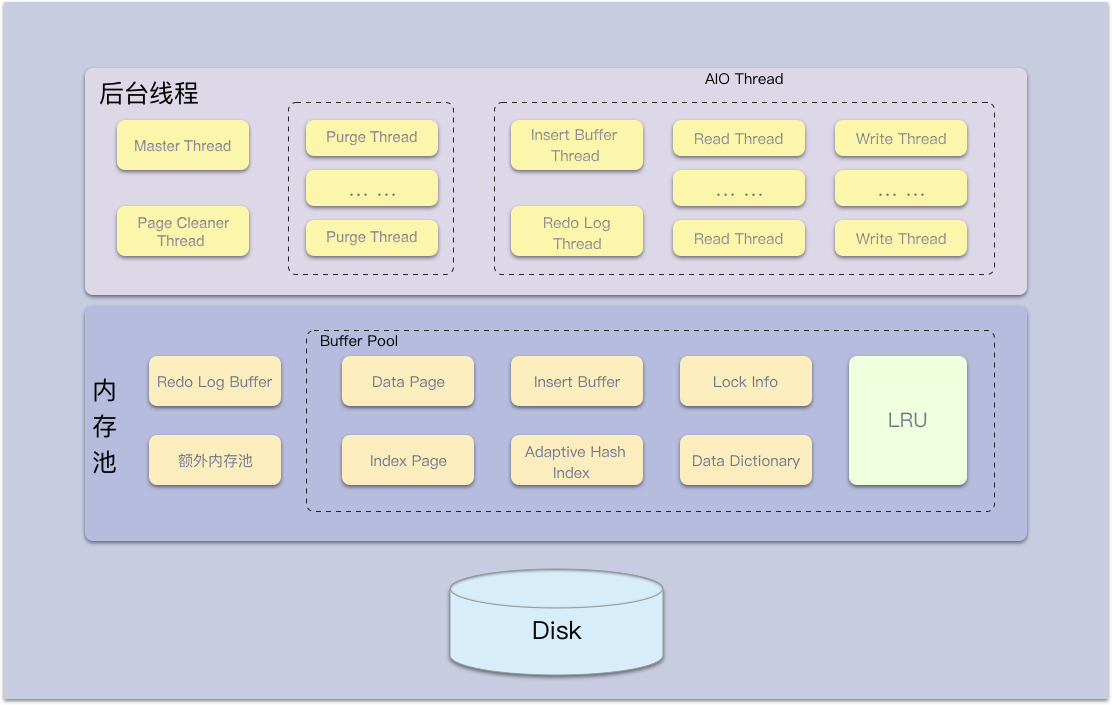

innoDB体系结构图
InnoDB存储引擎是由内存池、后台线程、磁盘存储三大部分组成。

线程

InnoDB 使用的是多线程模型, 其后台有多个不同的线程负责处理不同的任务

Master Thread

Master Thread是最核心的一个后台线程，主要负责将缓冲池中的数据异步刷新到磁盘，保证数据的一致性。包括脏页刷新、合并插入缓冲、UNDO页的回收等。

IO Thread

在 InnoDB 存储引擎中大量使用了异步IO(Async IO)来处理写IO请求, IO Thread的工作主要是负责这些 IO 请求的回调。

InnoDB 版本线程
1.0之前4 个 io thread：write，read，insert buffer，log IO Thread.
  • 在Linux下，IO Thread的数量不能进行调整
  • 在Windows下可以通过参数 innodb_file_io_threads 来增大IO Thread
1.0之后read 和 write IO thread 分别增大到了 4 个
  • 分别使用 innodb_read_io_threads 和 innodb_write_io_threads 设置线程数

Purge Thread

事务提交后，其所使用的undo log可能不再需要，因此需要Purge Thread来回收已经分配并使用的UNDO页。

InnoDB 版本作用
1.1之前purge 操作在 master thread 内完成
1.1之后purge 可以独立到单独的线程,减轻 master thread 工作,提高 cpu 利用率和提高性能
  • MySQL数据库的配置文件[mysqld]中添加如下命令来启用独立的Purge Thread：
  • innodb_purge_threads=1
  • 1.1版本中，即使将 innodb_purge_threads 设为大于1，InnoDB存储引擎启动时也会将其设为1
1.2之后支持多个Purge Thread, 这样做可以加快UNDO页的回收，也能更进一步利用磁盘的随机读取性能

Page Cleaner Thread

Page Cleaner Thread的作用是取代Master Thread中脏页刷新的操作，
减轻原Master Thread的工作及对于用户查询线程的阻塞，进一步提高性能。

内存

innoDB内存主要由缓冲池(innodb buffer pool)、重做日志缓冲(redo log buffer)、额外内存池组成(innodb additional men pool size)组成

缓冲池

缓冲池是主存储器中的一个区域，用于在访问时缓存表和索引数据。缓冲池允许直接从内存处理常用数据，从而加快处理速度。
在专用服务器上，通常会将最多80％的物理内存分配给缓冲池。

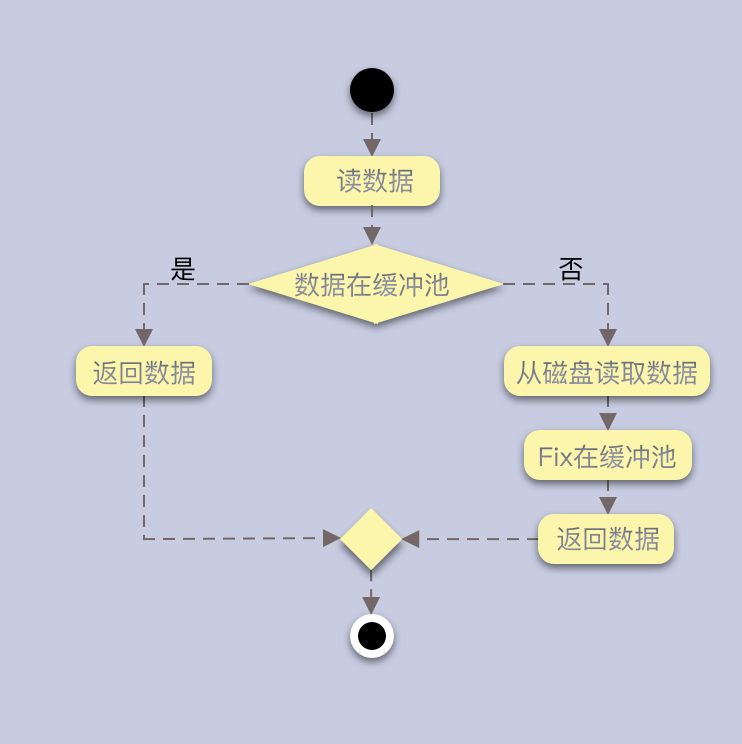

读取流程：
流程图

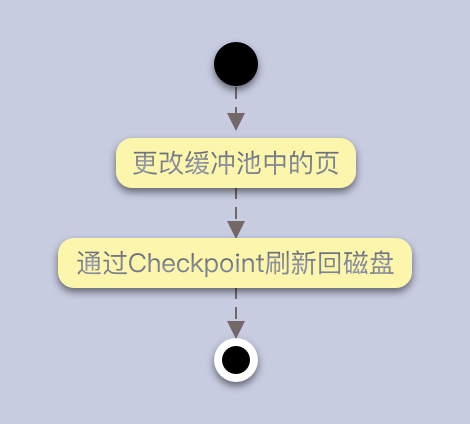

更新流程：
流程图

因此缓冲池的大小影响数据库的整体性能。

由于32位操作系统的限制，在该系统下最多将该值设置为3G。
用户可以打开操作系统的PAE选项来获得32位操作系统下最大64GB内存的支持。
为了让数据库使用更多的内存,建议数据库系统都采用 64 位操作系统。

参数版本作用
innodb_buffer_pool_instances从InnoDB 1.0.x开始配置多个缓冲池实例，默认为1

缓冲池中缓存的数据页类型

  • 索引页(index page)：缓存数据表索引
  • 数据页(data page)：缓存数据页，占缓冲池的绝大部分
  • undo页(undo Log Page)：undo页是保存事务，为回滚做准备的。
  • 插入缓冲（insert buffer）：插入数据时要先插入到缓存池中。
  • 自适应哈希索引（adaptive hash index）： 除了B+ Tree索引外，在缓冲池还会维护一个哈希索引，以便在缓冲池中快速找到数据页。
  • InnoDB存储的锁信息（lock info）
  • 数据字典信息（data dictionary）
    在MySQL中，数据字典信息内容就包括表结构、数据库名或表名、字段的数据类型、视图、索引、表字段信息、存储过程、触发器等内容。
    InnoDB有自己的表缓存，可以称为表定义缓存或者数据字典。当InnoDB打开一张表，就增加一个对应的对象到数据字典。

缓冲池管理方式

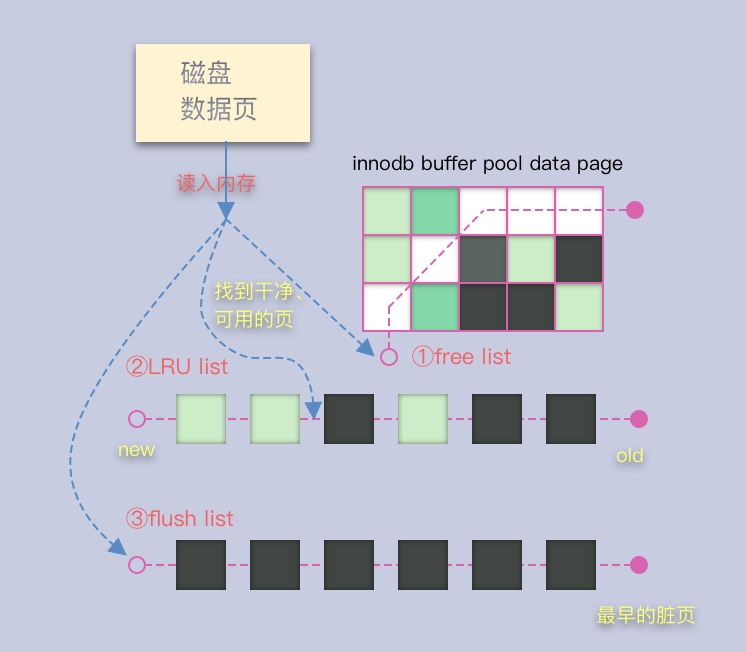

三种list

  1. Free list
    当数据库刚启动时，LRU列表是空的，这时页都存放在Free list中。
    当需要从缓冲池中分页时，从Free list中查找是否有可用的空闲页，若有则将该页从Free列表中删除，放入到LRU列表中,维持页数守恒。

  2. LRU list
    LRU算法：最频繁使用页在LRU列表的前端，最少使用的页在尾端。首先释放LRU列表中的尾端的页。缓冲池中页的大小默认为16KB。

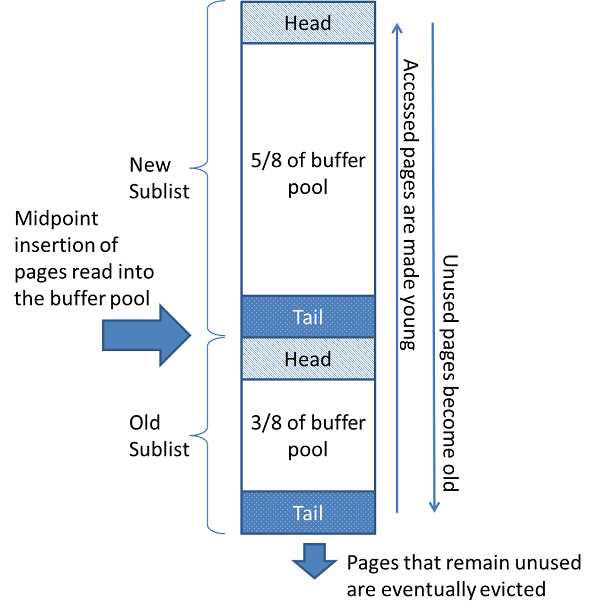

    **InnoDB优化的LRU算法(midpoint insertion strategy)**：将新读取到的页不放在首部，而是中间部位 midpoint 位置。目标是确保频繁访问”热”页面保留在缓冲池中。
    lru

    参数作用
    innodb_old_blocks_pct控制LRU列表中 old list 的百分比。
    默认值为 37，对应于原始固定比率3/8。
    值范围是 5（缓冲池中的新页面很快就会老化）到 95。
    innodb_old_blocks_time指定第一次访问页面之后的时间窗口（ms）
    在此期间可以访问该页面而不移动到LRU列表的前端
    默认值为 1000 ms

    默认情况下，算法操作如下：

    • 在默认配置下， midpoint位置在LRU list 的5/8处。
    • midpoint是new sublist的尾部与old sublist的头部相交的边界。
    • 当 InnoDB 将页面读入缓冲池时，将页插入midpoint位置(old sublist的头部)。
    • 访问old sublist中的页 && 该页在old sublist中的停留时间超过innodb_old_blocks_time设置的时间，使其变young,将其移动到缓冲池的头部(new sublist的头部)。
    • 当页从LRU列表的old部分加入到new部分时，称此时发生的操作为page made young，而因为innodb_old_blocks_time的设置而导致页没有从old部分移动到new部分的操作称为page not made young
    • 在数据库操作中，被访问的页将移到new sublist的表头，这样一来，在new sublist中的未被访问的节点将逐渐往表尾移动，当移动过中点，将变为old list的节点。当表满时，old list末尾的页将会被移除。

为什么不采用朴素的LRU？
因为某些SQL操作会访问很多页，甚至全部页，但仅仅在该次查询操作，并不是活跃的热点数据。可能会使缓冲池中的页被刷新出，从而影响缓冲池的效率。

  1. Flush list
    在LRU类表的页被修改后，称为脏页（Dirty Page），即缓存和硬盘的页数据不一致。
    数据库会通过CHECKPOINT机制将脏页刷新回磁盘，Flush list中的页即为脏页列表。

重做日志缓冲

什么是redo log？
当数据库对数据做修改的时候，需要把数据页从磁盘读到buffer pool中，然后在buffer pool中进行修改，那么这个时候buffer pool中的数据页就与磁盘上的数据页内容不一致，称buffer pool的数据页为dirty page 脏数据。
如果发生非正常的DB服务重启，那么这些数据并没有同步到磁盘文件中（注意，同步到磁盘文件是个随机IO），会发生数据丢失。
如果这个时候，能够有一个文件，当缓冲池中的data page变更结束后，把相应修改记录记录到这个文件（注意，记录日志是顺序IO），那么当DB服务发生crash的情况，恢复DB的时候，也可以根据这个文件的记录内容，重新应用到磁盘文件，数据保持一致。
这个文件就是redo log ，用于记录 数据修改后的记录，顺序记录。

什么是undo log？
undo日志用于存放数据修改被修改前的值。
假设修改表中 id=1 的行数据，把Name=’B’ 修改为Name = ‘B2’ ，那么undo日志就会用来存放Name=’B’的记录，如果这个修改出现异常，可以使用undo日志来实现回滚操作，保证事务的一致性。

lru

重做日志缓冲不需要设置很大，通常情况下8M能满足大部分的应用场景。重做日志支持以下三种情况触发刷新：

  • Master Thread每一秒将重做日志缓冲刷新到重做日志文件
  • 每次事务提交时将重做日志缓冲刷新到重做日志文件
  • 当重做日志缓冲池剩余空间小于1/2时，重做日志缓冲刷新到重做日志文件

额外的内存池

在InnoDB存储引擎中，对内存的管理是通过一种称为内存堆的方式进行的。在对一些数据结构本身的内存进行分配时，需要从额外的内存池中进行申请，当该区域的内存不够时，会从缓冲池中进行申请。

Checkpoint技术

什么是Checkpoint？
是一个数据库事件(event)，这个事件激活以后会触发数据库写进程(DBWR)将脏数据块写到磁盘中。

为什么需要Checkpoint技术？
innoDB在事务提交时，先写重做日志，再修改内存数据这样，就产生了脏页。既然有重做日志保证数据持久性，查询时也可以从缓冲池页中取数据，那为什么还要刷新脏页到磁盘呢？如果重做日志可以无限增大，同时缓冲池足够大，能够缓存所有数据，那么是不需要将缓冲池中的脏页刷新到磁盘。但是，会有以下几个问题：

  1. 服务器内存有限，缓冲池不够用，无法缓存全部数据
  2. 重做日志无限增大成本要求太高
  3. 宕机时如果重做全部日志恢复时间过长

Checkpoint 解决了什么问题？

  1. 缩短短数据库的恢复时间
  2. 缓冲池不够时，将脏页刷新到磁盘
  3. 重做日志不可用时，刷新脏页

对于InnoDB存储引擎而言，其是通过LSN（Log Sequence Number）来标记版本的。每个页有LSN，重做日志中也有LSN，Checkpoint也有LSN。

innodb 内部有两种 checkpoint：

  1. sharp checkpoint：数据库关闭的时候将所有的脏页刷回到磁盘，默认方式，参数 innodb_fast_shudown=1
  2. fuzzy checkpoint：只刷新部分脏页
    • master thread checkpoint：master thread 异步的以每秒或者每 10 秒的速度从缓冲池的脏页列表中刷新一定比列的也回磁盘
      • 周期性，异步，读取flush list，找到脏页，写入磁盘
    • flush_lru_list checkpoint：InnoDB要保证LRU列表中需要有差不多100个空闲页可供使用。如果没有这么多，就会将 lru list 尾部的页移除。如果这些页有脏页，就需要进行 checkpoint。
      • innodb 1.1.x版本之前，检查在用户查询线程中,会阻塞用户查询操作。
      • innodb 1.2.x版本之后，检查放到了单独的 page cleaner 线程中,可通过 innodb_lru_scan_depth 控制lru列表中可用页的数量，默认是1024。
    • async/sync flush checkpoint：重做日志文件不可用时，强制将一些页刷新到磁盘。达到重做日志文件的大小阈值。
      • checkpoint age = redo_log_lsn - cp_lsn
        低水位=75% * total_redo_log_file_size
        高水位=90% * total_redo_log_file_size
      • checkpoint age < 低水位
        不需要刷新
      • 低水位 <= checkpoint age <= 高水位
        会强制进行 checkpoint ，触发async flush， 根据flush_list的顺序，刷新足够多的脏页，直到 checkpoint age < 低水位
      • checkpoint age > 高水位
        会强制进行 checkpoint ，触发sync flush 根据flush_list的顺序，刷新脏页, 直到 checkpoint age < 低水位
    • dirty page too much checkpoint：当缓冲池中脏页的数量占据一定百分比时，强制进行Checkpoint，用来保证缓冲池中有足够的页，通过 innodb_max_dirty_pages_pct 参数控制。
-------- 第二部分 --------

Master thread 工作方式

InnoDB 1.0.x 版本之前的 Master thread

Master thread 内部有多个循环 loop 组成：

  • 主循环 loop
  • 后台循环 backgroup loop
  • 刷新循环 flush loop
  • 暂停循环 suspend loop

伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
void master_thread()
{
	goto loop;
	//主循环
	loop ：
	for(int i = 0; i < 10; ++i){
		thread_sleep(1);
		//1. 日志缓冲刷新到磁盘，即使事务还没有提交
		do log buffer flush to disk;
		//2. 根据前一秒IO操作小于5，合并插入缓冲
		if(last_one_second_ios < 5)
			do merge at most 5 insert buffer;
		//3. 脏页的比例超过了阈值，刷新 100 个脏页到磁盘
		if(buf_get_modified_ratio_pct > innodb_max_dirty_pages_pct)
			do buffer pool flush 100 dirty page;
		//4. 没有用户活动（数据库空闲时）或者数据库关闭（shutdown），切换到 backgroup loop
		if(no user activity)
			goto backgroud loop;
	}

	//1. 前10秒IO操作小于200，刷新 100 个脏页到磁盘
	if(last_ten_second_ios < 200)
		do buffer pool flush 100 dirty page;
	//2. 合并至多 5 个插入缓冲
	do merge at most 5 insert buffer;
	//3. 将重做日志刷新到磁盘
	do log buffer flush to disk;
	//4. 删除无用的 undo 页（每次最多尝试回收 20 个 undo 页）
	do full purge;
	//5. 脏页比例超过 70% 刷新100 个脏页到磁盘，否则刷新 10 个脏页
	if ( buf_get_modified_ratio_pct ＞ 70 % )
		do buffer pool flush 100 dirty page
	else
		buffer pool flush 10 dirty page

	goto loop
	//后台循环
	background loop :
	//1. 删除无用的 undo 页
	do full purge
	//2. 合并 20 个插入缓冲
	do merge 20 insert buffer
	//3.如果有任务，跳转到主循环，否则跳转到刷新循环
	if not idle
		goto loop
	else
		goto flush loop

	//刷新循环
	flush loop :
	//不断刷新100个脏页，直到脏页比例没有超过阈值
	do buffer pool flush 100 dirty page
	if ( buf_get_modified_ratio_pct ＞ innodb_max_dirty_pages_pct )
		goto flush loop
	//没有任务，跳转到暂停循环
	goto suspend loop

	//暂停循环
	suspend loop :
	//将主线程挂起，等待事件发生
	suspend_thread()
	waiting event
	goto loop;
}

InnoDB 1.2.x 版本之前的 Master thread

  1. 提高刷新脏页数量和合并插入数量，改善磁盘 IO 处理能力,刷新数量不再硬编码，而是使用百分比控制。
  2. 增加了自适应刷新脏页功能。
    • 1.0.x之前版本：脏页在缓冲池占比小于innodb_max_dirty_pages_pct，不刷新脏页，大于则刷新100个脏页
    • 1.0.x版本开始：引入innodb_adaptive_flushing参数，通过函数buf_flush_get_desired_flush_rate判断产生重做日志的速度来决定最适合的刷新脏页数量。
  3. full purge回收的Undo页的数量也不再硬编码，使用参数innodb_purge_batch_size控制。
参数InnoDB 版本作用
innodb_io_capacity1.0.x开始表示磁盘IO的吞吐量,默认值是200
innodb_max_dirty_pages_pct1.0.x之前脏页在缓冲池中所占比率，默认值是90
1.0.x开始默认值是75
加快刷新脏页的频率，保证了磁盘IO的负载。
innodb_adaptive_flushing1.0.x开始是否自适应刷新脏页，默认为 ON
innodb_purge_batch_size1.0.x开始清除 undo 页时,表示一次删除多少页,默认是 20

Master Thread的伪代码变为了下面的形式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
void master_thread()
{
	goto loop;
	//主循环
	loop ：
	for(int i = 0; i < 10; ++i){
		thread_sleep(1);
		//1. 日志缓冲刷新到磁盘，即使事务还没有提交
		do log buffer flush to disk;
		//2. 根据前一秒IO操作小于5%innodb_io_capacity，合并插入缓冲
		if(last_one_second_ios < 5%innodb_io_capacity)
			do merge 5%innodb_io_capacity insert buffer;
		//3. 脏页的比例超过了阈值，刷新 100%innodb_io_capacity 个脏页到磁盘
		if(buf_get_modified_ratio_pct > innodb_max_dirty_pages_pct)
			do buffer pool flush 100%innodb_io_capacity dirty page;
		//4. 没有用户活动（数据库空闲时）或者数据库关闭（shutdown），切换到 backgroup loop
		if(no user activity)
			goto backgroud loop;
	}

	//1. 前10秒IO操作小于innodb_io_capacity，刷新 innodb_io_capacity 个脏页到磁盘
	if(last_ten_second_ios < innodb_io_capacity)
		do buffer pool flush 100%innodb_io_capacity dirty page;
	//2. 合并至多 5%innodb_io_capacity 个插入缓冲
	do merge at most 5%innodb_io_capacity insert buffer;
	//3. 将重做日志刷新到磁盘
	do log buffer flush to disk;
	//4. 删除无用的 undo 页（每次最多尝试回收 5%innodb_io_capacity 个 undo 页）
	do full purge;
	//5. 脏页比例超过 70% 刷新 100%innodb_io_capacity 个脏页到磁盘，
	// 否则刷新 10%innodb_io_capacity 个脏页
	if ( buf_get_modified_ratio_pct ＞ 70 % )
		do buffer pool flush 100%innodb_io_capacity dirty page
	else
		buffer pool flush 10%innodb_io_capacity dirty page

	goto loop
	//后台循环
	background loop :
	//1. 删除无用的 undo 页
	do full purge
	//2. 合并 100%innodb_io_capacity 个插入缓冲
	do merge 100%innodb_io_capacity insert buffer
	//3.如果有任务，跳转到主循环，否则跳转到刷新循环
	if not idle
		goto loop
	else
		goto flush loop

	//刷新循环
	flush loop :
	//不断刷新 100%innodb_io_capacity 个脏页，直到脏页比例没有超过阈值
	do buffer pool flush 100%innodb_io_capacity dirty page
	if ( buf_get_modified_ratio_pct ＞ innodb_max_dirty_pages_pct )
		goto flush loop
	//没有任务，跳转到暂停循环
	goto suspend loop

	//暂停循环
	suspend loop :
	//将主线程挂起，等待事件发生
	suspend_thread()
	waiting event
	goto loop;
}

InnoDB 1.2.x 版本的 Master thread

InnoDB 1.2.x 版本中再次对 Master Thread 进行了优化，伪代码如下：

1
2
3
4
5
6
if InnoDB is idle
//之前版本中每10秒的操作
srv_master_do_idle_tasks();
else
//之前版本中每秒的操作
srv_master_do_active_tasks();

对于刷新脏页的操作，从Master Thread线程分离到一个单独的Page Cleaner Thread，从而减轻了Master Thread的工作，同时进一步提高了系统的并发性。

InnoDB 关键特性

关键特性包括：

  • 插入缓冲 insert buffer
  • 两次写 double write
  • 自适应哈希索引 adaptive hash index
  • 异步 io async io
  • 刷新邻接页 flush neighbor page

插入缓冲

聚集索引（一级索引）

表在存储的时候按照主键排序进行存储，不需要磁盘的随机读取，插入效率高。
非叶子节点存放的是键值，叶子节点存放的是行数据，称之为数据页。

辅助索引（二级索引）

除了聚集索引之外的索引都可以称之为辅助索引，叶子节点中存放的是主键的键值。叶子节点的插入不再有序，这时就需要离散访问非聚集索引页，插入性能变低。
一张表可以存在多个辅助索引，但是只能有一个聚集索引，通过辅助索引来查找对应的航记录的话，需要进行两步，第一步通过辅助索引来确定对应的主键，第二步通过相应的主键值在聚集索引中查询到对应的行记录，也就是进行两次B+树搜索。

索引数据页的更新（针对二级索引）

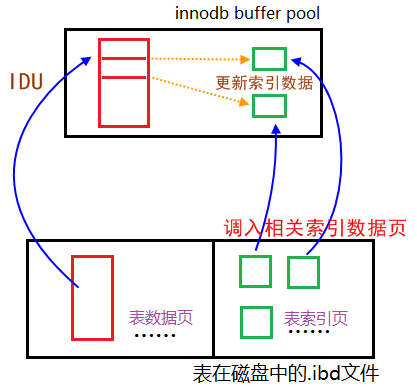

index更新流程
表数据更新的同时也会更新对应的表的索引数据，所以：对表进行insert delete update时，很可能会产生大量的物理读(物理读索引数据页)

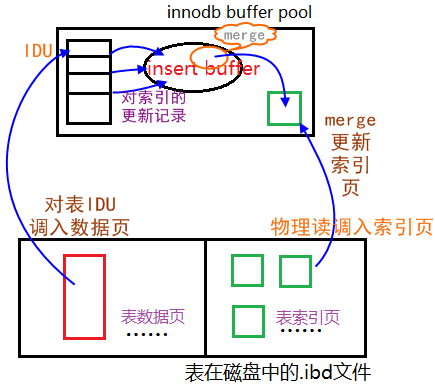

引入insertbuffer后index更新流程

1. insert buffer

Insert Buffer的使用流程：
Insert Buffer的使用流程

插入缓冲的启用需要满足以下两个条件：

1）索引是辅助索引（secondary index）
2）索引不是唯一的：整个索引数据被切分为2部分，无法保证唯一性。

insert buffer结构

insert buffer的数据结构是B+树，全局只有一颗B+树。
B+树的非叶子节点是Search key，构造结构为(space,marker,offset)。

  • space：待插入记录所在表的表空间id。每个表都有唯一的表空间id，通过表空间id可以查出是哪张表。
  • marker：兼容之前的版本。
  • offset：在表空间中页的偏移量。

当一个辅助索引要插入到(space,offset)中时，如果该页不在缓冲池中，则按上述规则构造一个search key，将该记录插入到insert buffer中。
但是如果该页一直在insert buffer中，不断有记录插入到同一个索引页中，那么该索引页的空间就会逐渐缩小，要出现B+树节点的分裂情况，这时就不能进行insert buffer了。
所以，我们需要一个机制来管理每个页面的剩余空闲空间，这就是Insert buffer bitmap。
每隔page_size个页面，就是一个Insert buffer bitmap page。
例如：若page_size = 16384(16k)，那么page_no为0，16384，32768，…的page，就是Insert buffer bitmap page，Bitmap page的功能，就是管理其后连续的page_size – 1个page的空间使用率。
每个辅助索引页在Insert buffer bitmap中占用4bit。

merge insert buffer 发生条件

  • 辅助索引页被读取到buffer pool中：正常的select查询操作，索引页被调入内存，该索引页对应在insert buffer中的索引更改记录就会发生merge操作。
  • Insert buffer bitmap page追踪到该索引页无可用空间时。
  • Master Thread。

insert buffer 刷新到磁盘条件

  • 有一个后台线程，会认为数据库空闲时；
  • 数据库缓冲池不够用时；
  • 数据库正常关闭时；
  • redo log写满时：几乎不会出现redo log写满，此时整个数据库处于无法写入的不可用状态

插入缓冲主要带来如下两个坏处

1）可能导致数据库宕机后实例恢复时间变长。如果应用程序执行大量的插入和更新操作，且涉及非唯一的聚集索引，一旦出现宕机，这时就有大量内存中的插入缓冲区数据没有合并至索引页中，导致实例恢复时间会很长。
2）在写密集的情况下，插入缓冲会占用过多的缓冲池内存，默认情况下最大可以占用1/2，这在实际应用中会带来一定的问题。

2. change buffer

InnoDB从1.0.x版本开始引入了Change Buffer，可以将其视为Insert Buffer的升级。
从这个版本开始，InnoDB可以对DML操作——Insert、Delete、Update(delete+insert)都进行缓冲，
它们分别是：Insert Buffer, Delete Buffer,Purge Buffer。
对一个记录进行 update 操作有两个过程

  • 将记录标记为删除：delete buffer
  • 将记录真正删除：pruge buffer
参数InnoDB 版本作用
innodb_change_buffering1.0.x开始用来开启各种Buffer选项，默认值是all
  • inserts
  • deletes
  • purges
  • changes：开启 inserts 和 deletes
  • all：都开启
  • none：都不开启
innodb_change_buffer_max_size1.2.x开始用来控制change buffer最大使用内存数量
默认值为25,表示最多使用1/4的缓存池空间
该参数最大有效值是50

两次写

提高innodb的可靠性，用来解决部分写失败(partial page write页断裂)。

脏页刷新到磁盘风险

IO的最小单位：

  • 数据库IO的最小单位是16K（MySQL默认，oracle是8K）
  • 文件系统IO的最小单位是4K（也有1K的）
  • 磁盘IO的最小单位是512字节

因此，存在IO写入导致page损坏的风险：

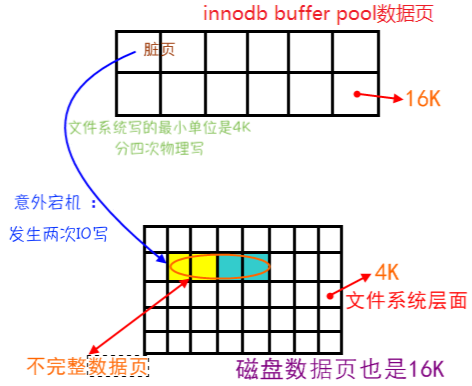

IO风险

提高innodb的可靠性，用来解决部分写失败(partial page write页断裂)。

Double write解决了什么问题

一个数据页的大小是16K，假设在把内存中的脏页写到数据库的时候，写了8K突然宕机了，也就是说前8K数据是新的，后8K是旧的，那么磁盘数据库这个数据页就是不完整的，是一个坏掉的数据页，这种情况被称为部分写失效

那么可不可以通过 redo log 来进行恢复呢？
redo记录的是对页的修改，只能恢复校验完整（还没写）的页，不能修复坏掉的数据页，所以这个数据就丢失了，可能会造成数据不一致，所以需要double write。

为什么 redo log 不需要 doublewrite 的支持？
因为 redo log 写入的单位就是 512 字节，也就是磁盘 IO 的最小单位，所以无所谓数据损坏。

两次写工作流程

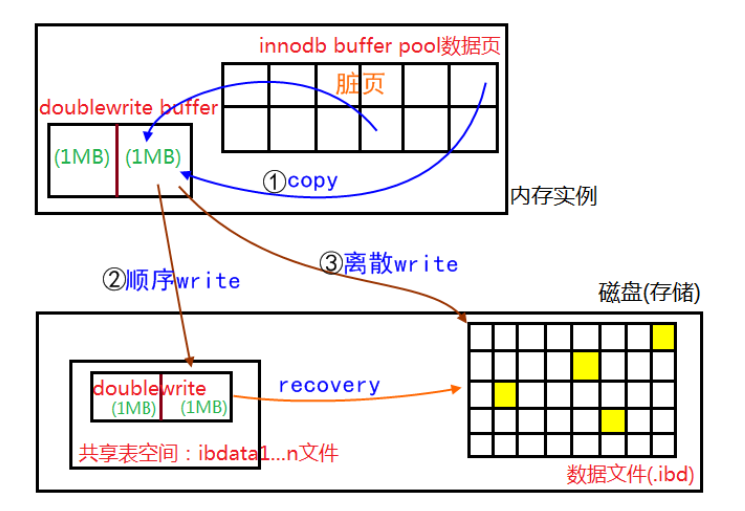

两次写流程
doublewrite由两部分组成，一部分为内存中的doublewrite buffer，其大小为2MB，另一部分是磁盘上共享表空间(ibdata x)中连续的128个页，即2个区(extent)，大小也是2M。

  1. 当一系列机制触发数据缓冲池中的脏页刷新时，并不直接写入磁盘数据文件中，而是先拷贝至内存中的doublewrite buffer中；
  2. 接着从两次写缓冲区分两次写入磁盘共享表空间中(连续存储，顺序写，性能很高)，每次写1MB；
  3. 待第二步完成后，再将doublewrite buffer中的脏页数据写入实际的各个表空间文件(离散写)；(脏页数据固化后，即进行标记对应doublewrite数据可覆盖)

现在我们来分析一下为什么 double write 可以生效。当宕机发生时，有那么几种情况：

  1. 磁盘还未写，此时可以通过 redo log 恢复；
  2. 磁盘正在进行从内存到共享表空间的写，此时数据文件中的页还没开始被写入，因此也同样可以通过 redo log 恢复；
  3. 磁盘正在写数据文件，此时共享表空间已经写完，可以从共享表空间拷贝页的副本到数据文件实现恢复。

自适应哈希索引

哈希：一次就可以定位数据

B+树：取决于树的高度，生产环境一般是 3-4 层，所以需要查询 3-4 次

自适应哈希索引 AHI（adaptive hash index）建立条件：观察到一个访问模式访问频繁，就会建立哈希索引

  • 通过该模式访问了 100 次（模式：where x = ?）
  • 页通过该模式访问了 N 次，其中 N = 页的记录总数⁄16

InnoDB 存储引擎官方文档显示，启用 AHI 后,读取和写入速度可以提高 2 倍，辅助索引的连接操作性能可以提高 5 倍。

异步IO

为了提高磁盘的操作性能，当前的数据库系统都采用异步IO的方式处理磁盘操作。用户可以在发出一个IO请求胡立即再发出另一个IO请求，当全部IO请求发送完毕后，等待所有IO操作完成，这就是AIO。
AIO的另一个优势是可以进行IO Merge操作，也就是将多个IO合并为1个IO, 这样可以提高IOPS(Input/Output Per Second)的性能。

例如：用户访问页的（space, page_no)为(8,6) (8,7) (8,8)，每个页的大小为16KB，同步IO需要3次IO操作。可以优化为从(8,6)开始读取48KB。

刷新临接页

当刷新一个脏页时，InnoDB会检查该页所在extent的所有页，如果是脏页，一起刷新。

参数版本作用
innodb_flush_neighbors1.2.x开始控制是否启用该特性

参考：

-------- 本文结束 感谢阅读 --------

本文标题:《Mysql技术内幕》学习笔记-InnoDB存储引擎

文章作者:Guyuqing

发布时间:2019年07月31日 - 11:34

最后更新:2021年09月16日 - 20:24

许可协议: 署名-非商业性使用-禁止演绎 4.0 国际 转载请保留原文链接及作者。

坚持技术分享，您的支持将鼓励我继续创作！
0%
